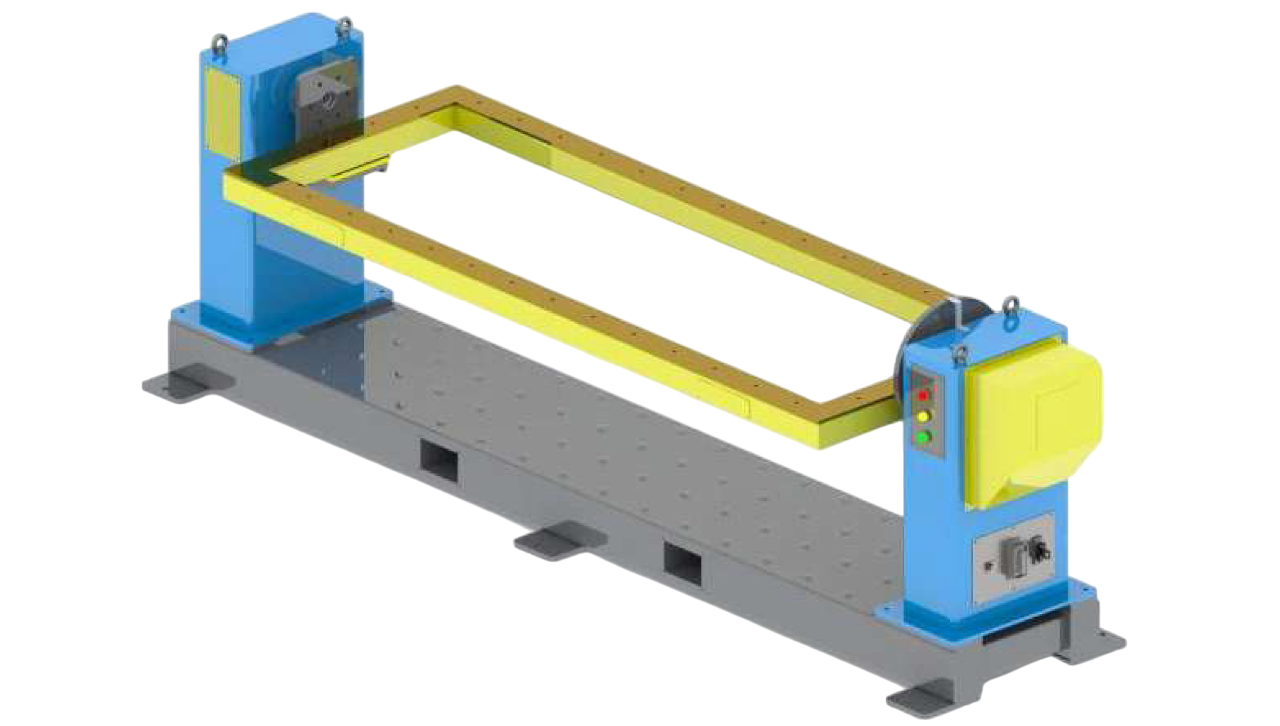

Сервоприводной одноосевой позиционер
Номинальная грузоподъемность: 500 кг
Номинальный угол вращения: ±360°
Точность повторного позиционирования: ±0.08 мм
В интернет-магазине СТАНКИТ вы можете купить промышленный позиционер AUT-SWP-ZW-500, разработанный компанией Chengdu NKF Intelligent Equipment Co., Ltd.
Назначение
Сервоприводной одноосевой позиционер AUT-SWP-ZW-500 – это высокоточное оборудование для эффективного позиционирования и манипулирования заготовками на автоматизированных производственных линиях.
Эта модель оптимально интегрируется с роботизированными комплексами и используется на участках, где требуется высокая точность, стабильность и повторяемость при обработке деталей.
Позиционер AUT-SWP-ZW-500 обеспечивает синхронную работу с промышленными роботами, точное перемещение и ориентацию деталей в процессе сварки, сборки, обработки и других производственных действиях.
Конструкция
- Фиксированное основание из сварной стали с антистрессовой обработкой
- Вращающиеся головная бабка и хвостовик (обе обработаны на высокоточном оборудовании)
- Рама с возможностью установки различных приспособлений
- Сервопривод переменного тока
- Прецизионный редуктор RV
- Защитные кожухи и систему электрического управления
Позиционер имеет радиус поворота 650 мм, грузоподъемность до 500 кг и обеспечивает точность повторного позиционирования ±0.08 мм.
Преимущества
- Прецизионная кинематика. Обеспечивает плавное перемещение заготовок и высокую точность позиционирования.
- Универсальность. Позиционер эффективно синхронизируется с промышленными роботами разного назначения от большинства производителей.
- Прочность. Высококачественные компоненты обеспечивают надежную работу в условиях интенсивной эксплуатации.
- Гибкость. Позиционер легко и быстрое перенастраивается под различные типы продукции, а также особые требования и условия производственного процесса.
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене позиционера AUT-SWP-ZW-500, а также помогут вам его заказать.
Чтобы приобрести Сервоприводной одноосевой позиционер с опорами «голова-хвост» AUT-SWP-ZW-500, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.
- Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
- Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
- Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
- Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Менеджер пришлет договор и счет для оплаты.
Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| № | Характеристика | Значение | Примечания |
| 1 | Номинальная грузоподъемность | 500 кг | В радиусе 400 мм от центра оси вращения |
| 2 | Допустимый эксцентриситет номинальной нагрузки | ≤150 мм | Общая высота заготовки и приспособления ≤400 мм |
| 3 | Стандартный радиус вращения | R650 мм | |
| 4 | Номинальный угол вращения | ±360° | |
| 5 | Номинальная скорость вращения | 50°/сек. | |
| 6 | Точность повторного позиционирования | ±0.08 мм | При R=400 мм |
| 7 | Размеры гирационной рамы (Д*Ш*В) | 2200 мм × 800 мм × 90 мм | |
| 8 | Габаритные размеры позиционера (Д*Ш*В) | 2900 мм × 700 мм × 1050 мм | |
| 9 | Стандартная вращающаяся фланцевая пластина | ⌀360 мм | |
| 10 | Высота центра гирации оси 1 | 830 мм | |
| 11 | Вес оборудования нетто | 500 кг |
