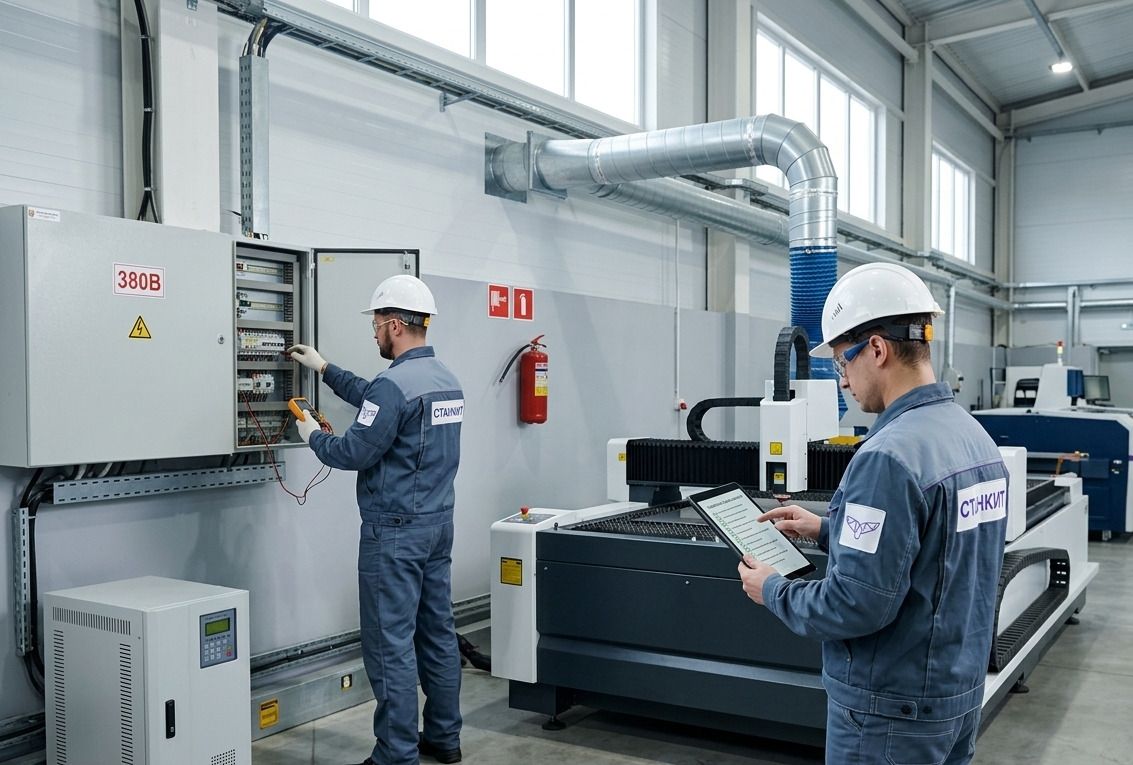

Подготовка помещения для лазерного станка: чек-лист по установке электроснабжения, вентиляции и безопасности. Избегайте ошибок и обращайтесь к профессионалам!
Установка лазерного оборудования в производственном цехе — это серьёзный проект, требующий комплексного подхода и внимательного планирования. Многие предприятия в России, от небольших мастерских в Московской области до крупных производственных комплексов, сталкиваются с вопросом: как правильно подготовить помещение, чтобы оборудование работало эффективно и безопасно? Неправильная подготовка может привести к преждевременному выходу станка из строя, авариям и серьёзным финансовым потерям. В этой статье мы разберёмся, какие требования нужно соблюдать, какие ошибки допускают предприятия и как избежать дорогостоящих проблем.
Почему подготовка помещения так важна?
Лазерное оборудование — это высокотехнологичные устройства, которые чувствительны к условиям окружающей среды. Если вы просто привезёте станок и подключите его к первой попавшейся розетке, результаты могут быть катастрофическими. Нестабильное электроснабжение, неправильная вентиляция, вибрации от соседних станков — всё это может привести к поломкам, снижению производительности и даже к несчастным случаям на производстве.
Представьте ситуацию: вы установили лазерный станок мощностью 100 Вт в цехе без нормальной вытяжки. Через неделю работы оператор начинает жаловаться на головные боли, в помещении стоит едкий запах, а на оптике станка скапливается сажа. Производительность падает на 30%, а ремонт оптики обойдётся в десятки тысяч рублей. Всё это можно было предотвратить, потратив время на правильную подготовку.
Электроснабжение: фундамент надёжной работы
Требования к электросети
Первое, что нужно проверить — это электросеть вашего цеха. Лазерное оборудование требует стабильного трёхфазного питания напряжением 380 В. Но это не просто подключение к сети — нужна автономная линия электропитания с соответствующей мощностью, подходящей под конкретное оборудование.
Почему автономная? Потому что скачки напряжения, которые возникают при включении других мощных станков в цехе, могут повредить электронику лазерного оборудования. Представьте: вы включили сварочный аппарат, и напряжение в сети упало на 50 В. Для лазерного станка это может быть смертельно.
Стабилизаторы напряжения: обязательный элемент
Установка стабилизаторов напряжения — это не опция, а необходимость. При их отсутствии лазерные станки с ЧПУ преждевременно выходят из строя. Стабилизатор поддерживает напряжение в допустимых пределах, защищая оборудование от скачков.
Какой стабилизатор выбрать? Это зависит от мощности вашего оборудования. Для станка мощностью 100 Вт достаточно стабилизатора на 5-10 кВА, а для промышленного оборудования мощностью 4-6 кВт нужны более мощные устройства.
Заземление и защита
В цехе обязательно должно быть заземление, соответствующее промышленным стандартам. Это критически важно для безопасности персонала. Лазерное оборудование работает от сети высокого напряжения, и внутри станка находятся компоненты (источник питания лазера, драйверы двигателей), которые могут представлять опасность поражения электрическим током.
Проверьте сопротивление заземления — оно должно быть не более 4 Ом. Если вы не уверены, пригласите специалиста. Это стоит дешевле, чем потом разбираться с последствиями электротравмы.
Вентиляция и система удаления дыма: дышим легко
Почему вентиляция критична?
При лазерной резке или гравировке материалов образуются вредные вещества. Если вы режете дерево или МДФ, выделяется большое количество дыма, содержащего угарный газ, альдегиды и другие раздражающие вещества. При резке пластика образуются токсичные пары. Без эффективной вентиляции эти вещества накапливаются в помещении, что приводит к:
- Проблемам со здоровьем персонала (головные боли, раздражение дыхательных путей)
- Загрязнению оптики станка (сажа и пыль оседают на линзах)
- Снижению производительности оборудования
- Риску возгорания (скопившиеся отложения могут загореться)
Типы вентиляционных систем
Существует два основных подхода:
1. Приточно-вытяжная вентиляция — это система, которая одновременно подаёт свежий воздух в помещение и удаляет загрязненный. Это наиболее эффективный вариант, но и самый дорогой. Производительность системы должна соответствовать мощности оборудования и типу обрабатываемых материалов.
2. Локальная вытяжная система — это система, которая удаляет дым и пыль непосредственно из зоны резки. Она подключается к станку через гофру и воздуховод. Это более экономичный вариант, но менее эффективный для больших помещений.
Оптимальный вариант — комбинация обоих подходов: локальная вытяжка удаляет основной объём дыма, а приточно-вытяжная вентиляция поддерживает нормальный воздухообмен в помещении.
Фильтрация: чистый воздух на выходе
Просто выбросить дым на улицу — это не решение. Во-первых, это загрязняет окружающую среду, а во-вторых, может привести к проблемам с соседями и контролирующими органами. Нужна система фильтрации.
Воздуховоды и фильтры системы требуют регулярной очистки и замены для поддержания эффективности. Если вы не будете менять фильтры вовремя, система потеряет производительность, и дым снова начнёт накапливаться в помещении. Кроме того, скопившиеся отложения могут загореться, создав пожарную опасность.
Практический пример: расчёт производительности вентиляции
Допустим, у вас есть лазерный станок мощностью 100 Вт, и вы режете акрил. Площадь цеха — 50 квадратных метров, высота потолка — 3 метра. Объём помещения — 150 кубических метров.
Для нормального воздухообмена нужно менять воздух в помещении 4-6 раз в час. Это означает, что производительность вентиляции должна быть 150 × 5 = 750 кубических метров в час. Плюс нужно учесть потери в воздуховодах и фильтрах — добавьте 20-30%. Итого нужна вентиляция производительностью около 1000 кубических метров в час.
Подготовка помещения: физические требования
Пол: ровный, прочный, надёжный
Пол должен быть ровным, прочным и негорючим. Лазерное оборудование — это тяжёлые машины, которые весят сотни килограммов. Если пол неровный, станок будет перекошен, что приведёт к неточности резки и повреждению оптики.
Идеальный вариант — армированная бетонная плита или фундамент. Если у вас деревянный пол, его нужно усилить или заменить.
Виброизоляция: тишина в цехе
Соседние станки не должны влиять на лазерное оборудование своей вибрацией. Минимизировать её поможет виброизоляционная основа — специальные амортизирующие подушки, на которые устанавливается станок.
Почему это важно? Вибрация может привести к смещению оптики, что снизит точность резки. Кроме того, вибрация может повредить электронику станка.
Потолок и стены: матовая поверхность
Стены и потолок помещения должны иметь матовую поверхность. Это позволит избежать «рикошета» светового луча при нештатной ситуации. Если луч отразится от блестящей поверхности, он может попасть в глаза оператору или повредить оборудование.
Если у вас в цехе блестящие стены, покройте их матовой краской или установите матовые экраны.
Доступ к оборудованию
К установленному оборудованию должен быть доступ со всех сторон для обслуживания. Минимальное расстояние от станка до стен — не менее 1,2 метра. Это нужно для того, чтобы техник мог подойти к станку, открыть его, заменить детали и провести техническое обслуживание.
Климат-контроль: температура и влажность
Оптимальные параметры
Лазерное оборудование требует определённых условий окружающей среды:
- Температура воздуха: +5…+35 °C
- Влажность: не выше 75%, без конденсата
Почему это важно? При высокой температуре лазерная трубка может перегреться, что приведёт к снижению мощности и сокращению срока службы. При низкой температуре оптика может запотеть, что приведёт к потере мощности лазера.
Система охлаждения: чиллер
Лазерная трубка выделяет много тепла. Для её охлаждения используется чиллер — специальное устройство, которое циркулирует холодную воду через трубку. Чиллер должен быть установлен в помещении с нормальной температурой, иначе он не сможет эффективно охлаждать трубку.
Какой чиллер выбрать? Это зависит от мощности лазерной трубки. Для трубки мощностью 100 Вт достаточно чиллера производительностью 5-10 литров в минуту, а для трубки мощностью 150 Вт нужен чиллер производительностью 15-20 литров в минуту.
Компрессор и система подачи воздуха
Многие лазерные станки используют сжатый воздух для продувки зоны резки. Это помогает удалить дым и пыль, улучшить качество резки и защитить оптику от загрязнения.
Для этого нужен компрессор — устройство, которое сжимает воздух и подаёт его в станок. Компрессор должен быть установлен в отдельном помещении или в углу цеха, подальше от рабочей зоны, чтобы его шум не мешал работе.
Какой компрессор выбрать? Это зависит от требований вашего оборудования. Обычно нужен компрессор производительностью 50-100 литров в минуту при давлении 6-8 атмосфер.
Безопасность: охрана труда и защита персонала
Классификация лазеров по опасности
Лазеры классифицируются по уровню опасности. Лазерное оборудование для резки и гравировки обычно относится к классу IV — это наиболее опасный класс. Такое оборудование может вызвать серьёзные повреждения глаз и кожи.
Защитные экраны и ограждение
Каждый лазерный станок высокой мощности (от 4 кВт и выше) должен быть оснащён защитой кабинетного типа, полностью изолирующей рабочее пространство. При открывании двери защитной кабины лазерный луч должен автоматически отключаться.
Для станков меньшей мощности нужны защитные экраны и технологическое ограждение, которые предотвращают случайное облучение персонала.
Средства индивидуальной защиты
Персонал, работающий с лазерным оборудованием, должен использовать:
- Защитные очки со специальными фильтрами, соответствующими длине волны используемого лазера
- Спецодежду из материалов, устойчивых к лазерному излучению и термическим воздействиям
- Респираторы и маски для защиты органов дыхания от вредных испарений и частиц
Пожарная безопасность
Лазерное оборудование может вызвать возгорание материалов. Помещение должно быть оснащено первичными средствами пожаротушения. Важно: используйте огнетушители СО2, а не порошковые, так как порошок может повредить детали лазера.
Легковоспламеняющиеся материалы должны храниться вдали от лазерного станка. Если вы режете дерево, убедитесь, что опилки и обрезки удаляются из зоны резки, так как они могут загореться.
Обучение персонала
К работе на лазерных установках допускаются лица не моложе 18 лет, прошедшие медицинский осмотр и не имеющие медицинских противопоказаний. Персонал должен пройти обучение по технике безопасности и эксплуатации оборудования.
Обучение должно включать:
- Правила безопасной работы с лазерным оборудованием
- Процедуры включения и выключения станка
- Действия в случае аварийной ситуации
- Правила использования средств индивидуальной защиты
- Процедуры обслуживания и ремонта оборудования
Процесс подготовки: пошаговая инструкция
Этап 1: Выбор и подготовка помещения
Шаг 1. Выберите помещение площадью не менее 30-50 квадратных метров (в зависимости от размера оборудования). Помещение должно быть отдельным или отделённым от других производственных зон.
Шаг 2. Проверьте состояние пола. Если пол неровный, выровняйте его или установите станок на армированную плиту.
Шаг 3. Установите виброизоляционные подушки на место, где будет стоять станок.
Шаг 4. Проверьте состояние стен и потолка. Если они блестящие, покройте их матовой краской.
Этап 2: Электроснабжение
Шаг 1. Проверьте электросеть. Убедитесь, что напряжение стабильно и составляет 380 В (для трёхфазного питания).
Шаг 2. Установите автономную линию электропитания для лазерного оборудования. Это должна быть отдельная линия, не связанная с другими потребителями.
Шаг 3. Установите стабилизатор напряжения. Выберите стабилизатор с мощностью, соответствующей мощности вашего оборудования.
Шаг 4. Проверьте заземление. Сопротивление заземления должно быть не более 4 Ом. Если необходимо, установите дополнительное заземление.
Этап 3: Вентиляция и система удаления дыма
Шаг 1. Определите требуемую производительность вентиляции (см. практический пример выше).
Шаг 2. Установите приточно-вытяжную вентиляцию или систему рециркуляции с фильтрацией. Убедитесь, что система может обеспечить требуемую производительность.
Шаг 3. Подключите локальную вытяжку к станку через гофру и воздуховод.
Шаг 4. Установите фильтры и убедитесь, что они легко заменяются.
Этап 4: Климат-контроль
Шаг 1. Установите термометр и гигрометр в помещении для контроля температуры и влажности.
Шаг 2. Если необходимо, установите систему кондиционирования или обогрева для поддержания оптимальной температуры.
Шаг 3. Установите чиллер для охлаждения лазерной трубки. Подключите его к системе водоснабжения или используйте замкнутую систему циркуляции.
Этап 5: Компрессор и система подачи воздуха
Шаг 1. Установите компрессор в отдельном помещении или в углу цеха, подальше от рабочей зоны.
Шаг 2. Подключите компрессор к системе подачи воздуха в станок через регулятор давления и фильтр.
Шаг 3. Проверьте давление воздуха — оно должно соответствовать требованиям вашего оборудования.
Этап 6: Безопасность
Шаг 1. Установите защитные экраны и ограждение вокруг станка.
Шаг 2. Установите знаки лазерной опасности на входных дверях и вокруг рабочей зоны.
Шаг 3. Установите огнетушители СО2 в доступных местах.
Шаг 4. Проведите обучение персонала по технике безопасности.
Типичные ошибки и их последствия
Ошибка 1: Неправильное электроснабжение
Что происходит: Предприятие подключает лазерный станок к обычной розетке без стабилизатора. Скачки напряжения повреждают электронику станка.
Последствия: Станок выходит из строя через несколько месяцев. Ремонт обходится в 50-100 тысяч рублей. Производство останавливается на неопределённый срок.
Как избежать: Установите автономную линию электропитания и стабилизатор напряжения.
Ошибка 2: Отсутствие вентиляции
Что происходит: Цех работает без вытяжки. Дым и пыль накапливаются в помещении. Оптика станка загрязняется.
Последствия: Производительность падает на 30-50%. Персонал жалуется на головные боли и раздражение дыхательных путей. Ремонт оптики обходится в 10-20 тысяч рублей.
Как избежать: Установите приточно-вытяжную вентиляцию и локальную вытяжку.
Ошибка 3: Неровный пол
Что происходит: Станок установлен на неровный пол. Оптика смещается.
Последствия: Резка становится неточной. Качество продукции снижается. Оптика повреждается.
Как избежать: Выровняйте пол или установите станок на армированную плиту.
Ошибка 4: Отсутствие обучения персонала
Что происходит: Оператор не знает правил безопасности. Он работает без защитных очков и респиратора.
Последствия: Оператор получает ожог глаз или дыхательных путей. Компания несёт ответственность и платит штрафы.
Как избежать: Проведите обучение персонала по технике безопасности.
Самостоятельная подготовка vs. профессиональный сервис
Что можно сделать самостоятельно
Если у вас есть опыт в области электротехники и строительства, вы можете самостоятельно:
- Выровнять пол и установить виброизоляционные подушки
- Покрасить стены и потолок матовой краской
- Установить защитные экраны и ограждение
- Установить огнетушители и знаки безопасности
- Провести обучение персонала
Что лучше доверить профессионалам
Некоторые работы требуют специальных знаний и навыков:
- Проектирование и установка электросети (нужна лицензия электромонтёра)
- Установка стабилизатора напряжения и заземления
- Проектирование и установка вентиляционной системы
- Установка чиллера и компрессора
- Пусконаладочные работы и тестирование оборудования
Если вы не уверены в своих силах, лучше пригласить специалистов. Это стоит дешевле, чем потом разбираться с последствиями неправильной установки.
Чек-лист подготовки площадки
Перед установкой лазерного оборудования проверьте следующее:
Помещение
- ☐ Площадь помещения достаточна (не менее 30-50 кв. м)
- ☐ Пол ровный, прочный, негорючий
- ☐ Потолок высокий (не менее 3 м)
- ☐ Стены и потолок имеют матовую поверхность
- ☐ Доступ к станку со всех сторон (минимум 1,2 м от стен)
Электроснабжение
- ☐ Проверено напряжение в сети (380 В, 3 фазы)
- ☐ Установлена автономная линия электропитания
- ☐ Установлен стабилизатор напряжения
- ☐ Проверено заземление (сопротивление не более 4 Ом)
- ☐ Установлены защитные автоматы
Вентиляция
- ☐ Рассчитана требуемая производительность вентиляции
- ☐ Установлена приточно-вытяжная вентиляция или система рециркуляции
- ☐ Подключена локальная вытяжка к станку
- ☐ Установлены фильтры и система их замены
- ☐ Проверена производительность вентиляции
Климат-контроль
- ☐ Установлены термометр и гигрометр
- ☐ Температура в помещении поддерживается в диапазоне +5…+35 °C
- ☐ Влажность не превышает 75%
- ☐ Установлен чиллер для охлаждения лазерной трубки
Компрессор и система подачи воздуха
- ☐ Установлен компрессор (если требуется)
- ☐ Подключена система подачи воздуха в станок
- ☐ Проверено давление воздуха
Безопасность
- ☐ Установлены защитные экраны и ограждение
- ☐ Установлены знаки лазерной опасности
- ☐ Установлены огнетушители СО2
- ☐ Проведено обучение персонала по технике безопасности
- ☐ Подготовлены средства индивидуальной защиты
Услуги профессиональной подготовки
Если вы хотите избежать ошибок и гарантировать правильную подготовку помещения, рекомендуем обратиться к специалистам. Компания СТАНКИТ предоставляет комплексные услуги по подготовке цехов к установке лазерного оборудования, включая:
- Проектирование электросети и установка стабилизаторов
- Проектирование и установка вентиляционных систем
- Установка климат-контроля и систем охлаждения
- Установка компрессоров и систем подачи воздуха
- Пусконаладочные работы и тестирование оборудования
- Обучение персонала по технике безопасности
Специалисты СТАНКИТ имеют опыт работы с различными типами лазерного оборудования и знают все требования, которые нужно соблюдать. Мы работаем по всей России, включая Москву и Московскую область. Наша команда поможет вам избежать дорогостоящих ошибок и обеспечит безопасную и эффективную работу вашего оборудования.
Кроме того, СТАНКИТ предоставляет услуги по обслуживанию и ремонту лазерного оборудования, а также широкий ассортимент дополнительного оборудования, необходимого для полноценной работы вашего цеха.
Заключительные рекомендации
Подготовка цеха к установке лазерного оборудования — это серьёзный проект, который требует внимания к деталям. Правильная подготовка обеспечит:
- Надёжную и безопасную работу оборудования
- Высокое качество продукции
- Здоровье и безопасность персонала
- Снижение затрат на ремонт и обслуживание
- Увеличение производительности и прибыльности
Не экономьте на подготовке помещения. Инвестиция в правильную подготовку окупится многократно через повышение производительности и снижение затрат на ремонт. Если у вас есть вопросы или вам нужна помощь в подготовке цеха, обратитесь к специалистам СТАНКИТ. Мы готовы помочь вам на каждом этапе процесса.
