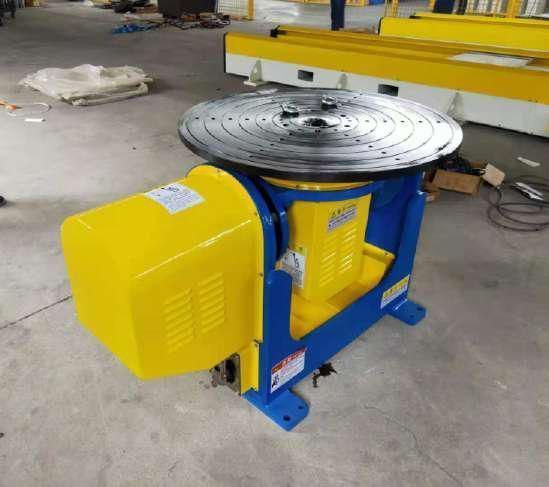

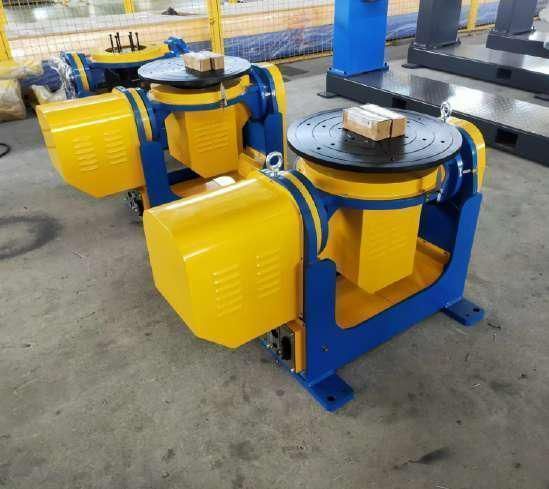

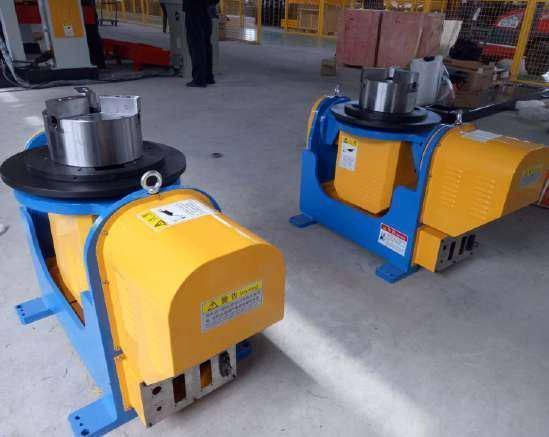

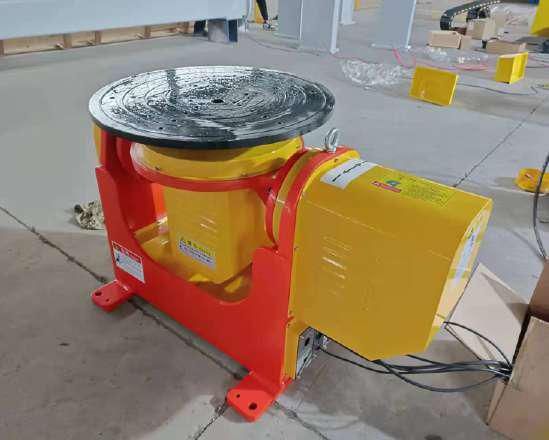

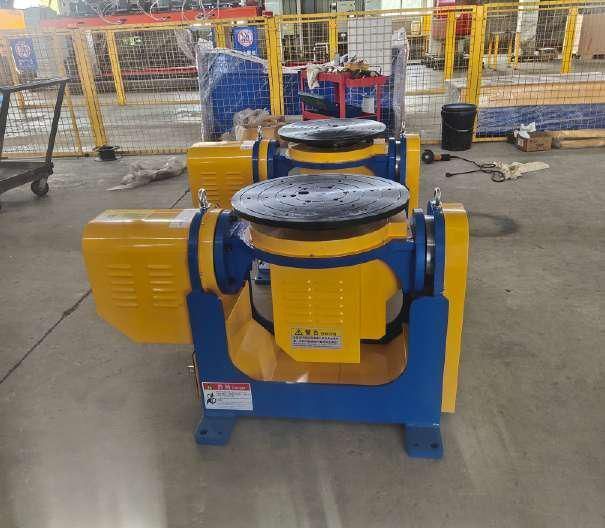

Двухосевой сервопозиционер платформенного типа
Номинальная грузоподъемность: 200 кг
Угол поворота/гирации: ±90°/±360°
Точность повторного позиционирования: ±0.08 мм
В интернет-магазине СТАНКИТ вы можете купить промышленный позиционер AUT-DWP-P-200, разработанный компанией Chengdu NKF Intelligent Equipment Co., Ltd.
Преимущества
- Двойная степень свободы. Платформа позиционера может перемещаться сразу в двух направлениях. Это позволяет точно подстраивать положение заготовки для оптимального доступа к зоне сварки или обработки, выполнять сложные сварочные швы под разными углами без необходимости перемещения робота или самой конструкции, а также работать с изделиями сложной геометрии, где требуется комбинированное движение.
- Универсальность. Позиционер эффективно и точно синхронизируется с промышленными роботами разного назначения (сварка, сборка, фрезеровка и др.) от большинства производителей.
- Надежность. Прочный сварной каркас, мощные серводвигатели и качественная механика обеспечивают устойчивость, долговечность и бесперебойную работу оборудования в условиях повышенной нагрузки.
- Гибкость. Позиционер легко и быстрое перенастраивается под различные типы продукции, заготовок и фланцев, а также особые требования и условия производственного процесса.
Назначение
AUT-DWP-P-200 — это промышленный двухосевой сервопозиционер, предназначенный для точного размещения заготовок массой до 500 кг. Он идеально подходит для автоматизированных сварочных и сборочных процессов, особенно при работе с изделиями, требующими изменения угла наклона в двух плоскостях.
Благодаря своей конструкции, позиционер плавно поворачивает заготовку по горизонтальной и вертикальной осям, обеспечивая оптимальное положение для сварки или механической обработки.
Позиционер AUT-DWP-P-200 легко интегрируется с роботизированными системами. Это надежный выбор для производств, где важны гибкость, точность и стабильность в работе с изделиями сложной формы.

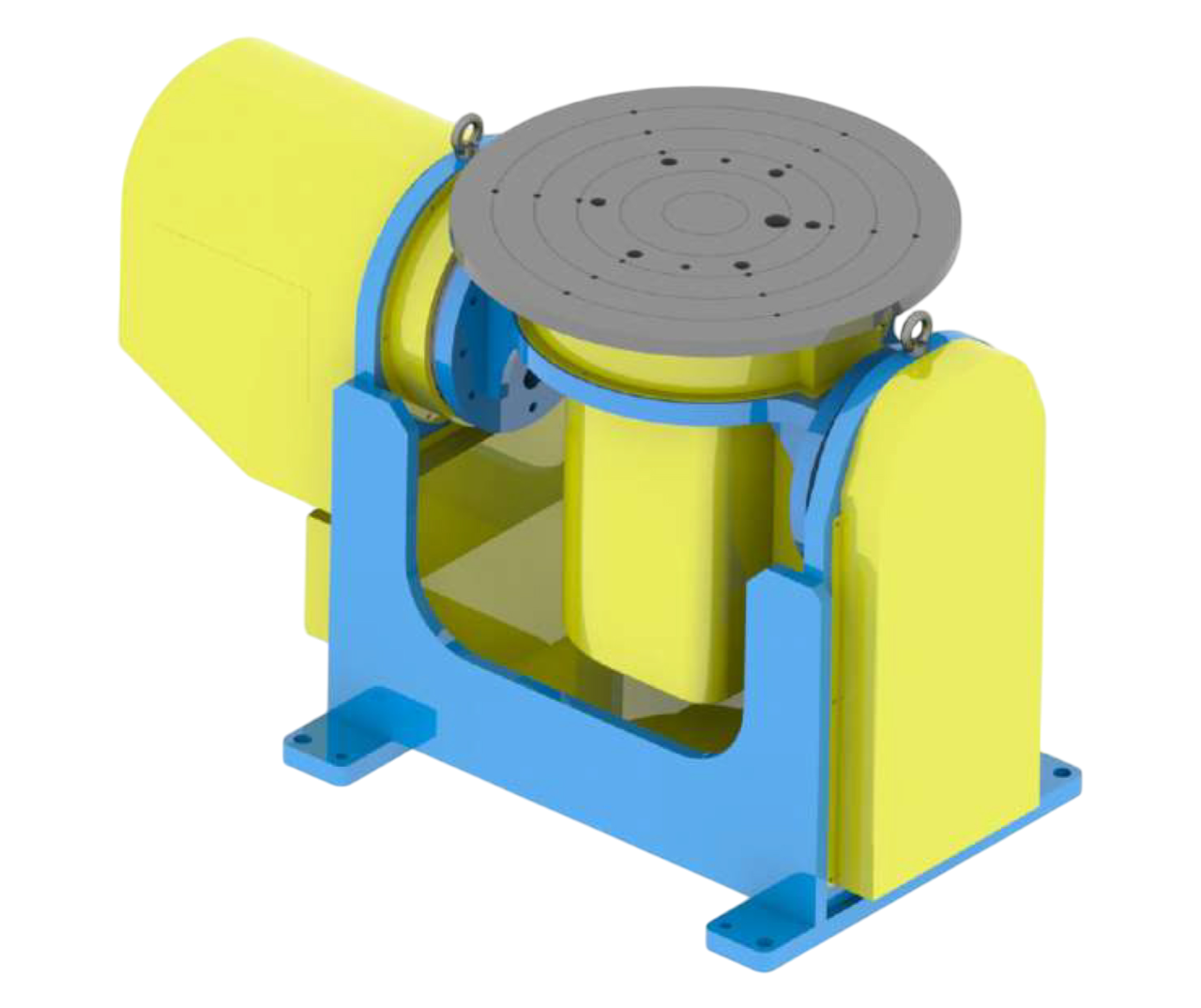

Конструкция
- Сварное основание с антистрессовой обработкой
- Платформа с возможностью крепления различных приспособлений
- Два серводвигателя переменного тока (по одному на каждую ось)
- Прецизионные редукторы RV
- Электрическая система управления
- Защитные кожухи для безопасной эксплуатации
Позиционер имеет скорость вращения осей до 50°/с и 70°/с, грузоподъемность до 200 кг и обеспечивает точность повторного позиционирования ±0.08 мм.
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене позиционера AUT-DWP-P-200, а также помогут вам его заказать.
Чтобы приобрести Двухосевой сервопозиционер платформенного типа AUT-DWP-P-200, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.
- Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
- Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
- Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
- Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Менеджер пришлет договор и счет для оплаты.
Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| № | Характеристика | Значение | Примечания |
| 1 | Номинальная грузоподъемность | 200 кг | В радиусе 300 мм от центра гирации по оси 2 |
| 2 | Допустимый эксцентриситет номинальной нагрузки | ≤300 мм | Общая высота заготовки и приспособления ≤600 мм |
| 3 | Стандартный радиус вращения | R400 мм | |
| 4 | Угол поворота оси 1 | ±90° | |
| 5 | Угол гирации оси 2 | ±360° | |
| 6 | Номинальная скорость поворота оси 1 | 50°/сек. | |
| 7 | Номинальная скорость гирации оси 2 | 70°/сек. | |
| 8 | Точность повторного позиционирования | ±0.08 мм | При R=400 мм |
| 9 | Габаритные размеры позиционера (Д*Ш*В) | 1000 мм × 550 мм × 600 мм | |
| 10 | Стандартный гирационный диск по оси 2 | ⌀500 мм | |
| 11 | Высота центра гирации по оси 1 | 500 мм | |
| 12 | Вес оборудования нетто | ~300 кг |
