Электромеханический захват
Характеристики захвата Schunk EGL90-AUB
Сервоэлектрический захват SCHUNK
Точное, повторяемое и надёжное решение для автоматизации захвата
Основные характеристики:
-

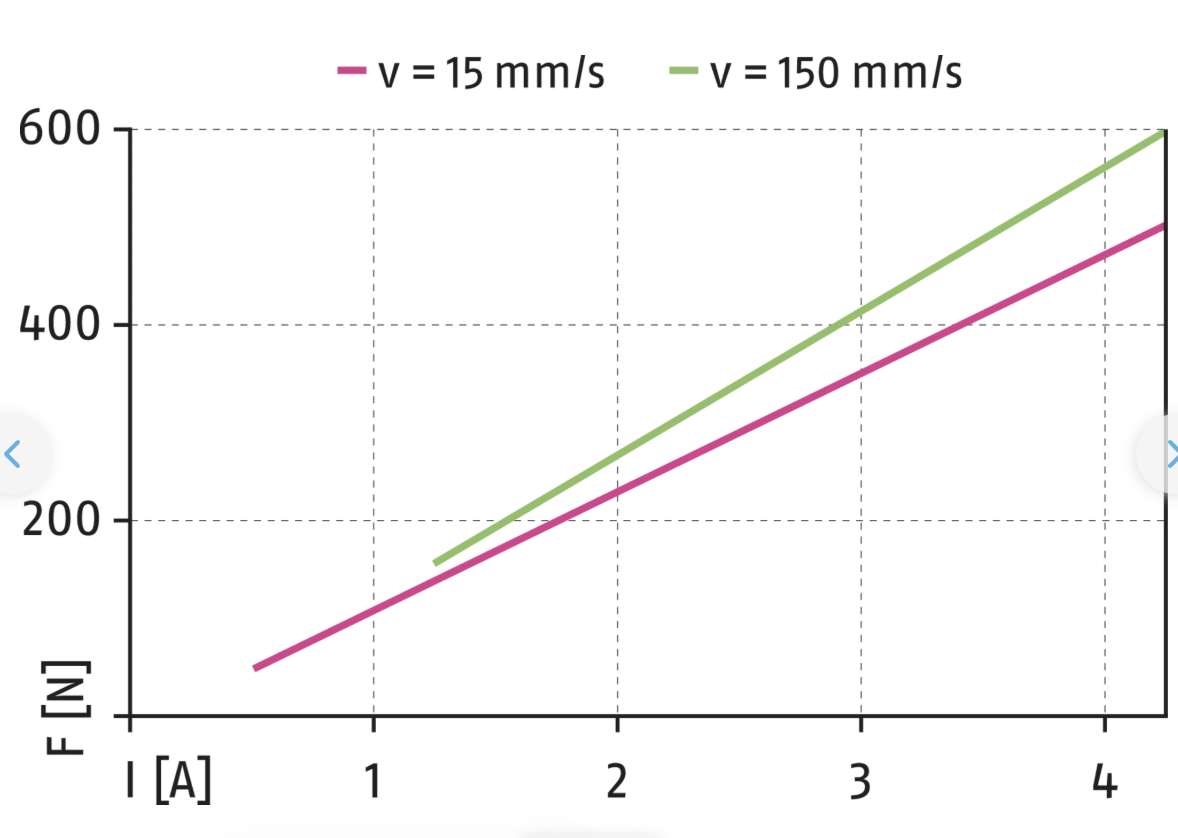

Сила захвата:
Является суммарной силой, развиваемой каждой челюстью на расстоянии P от опорной поверхности (см. схему в технической документации). -

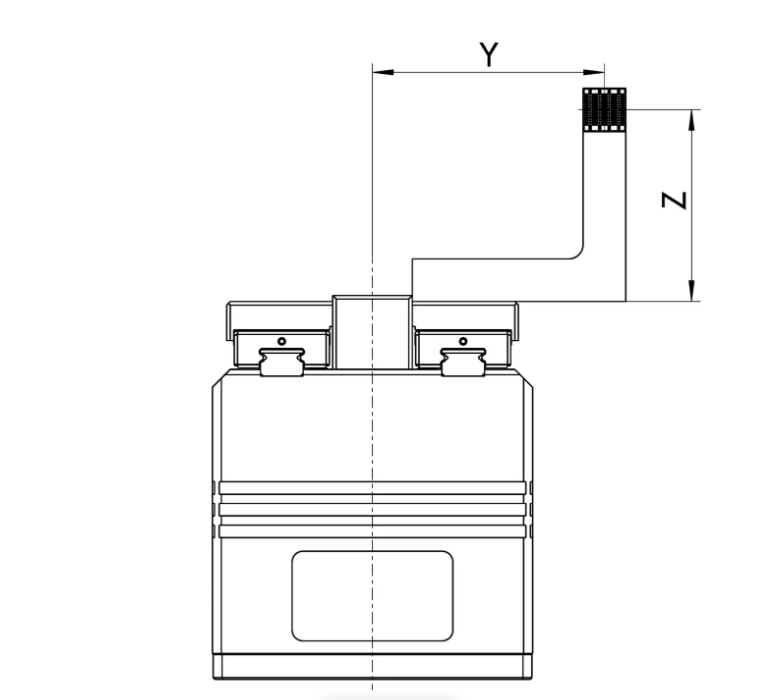

Длина пальца:
Измеряется от той же базовой поверхности, что и расстояние P, по направлению главной оси. -
Повторяемость:
Определяется как разброс конечных положений за 100 последовательных рабочих циклов. -
Максимальный вес заготовки:
Рассчитан с учётом коэффициента трения покоя 0,1 и запаса прочности 2. Предотвращает соскальзывание заготовки при ускорении свободного падения (g). При использовании формозакрытия допустимый вес значительно возрастает. -
Время закрытия/открытия:
Указано минимальное чистое время перемещения губок (пальцев) при максимальной скорости, ускорении, допустимой массе и без ограничения по току (при максимальном токе). -
Номинальный ток:
Допустим для непрерывного использования. При превышении номинального тока вплоть до максимального — необходимо соблюдать требования технической документации. -
Электрический тормоз:
Встроенный удерживающий тормоз фиксирует положение губок при потере питания. Не заменяет полноценную систему безопасности и не сохраняет силу захвата при аварийной остановке.
Техническая информация:
-
Принцип действия:
Реечная передача -
Материал корпуса:
Обработанный алюминиевый сплав -
Материал базовых губок:
Сталь 42CrMo4 + QT (закалённая и отпущенная) -
Тип привода:
Сервоэлектрический, бесщёточный двигатель постоянного тока -
Гарантия:
24 месяца
Комплектация:
-
Сервоэлектрический захват
-
Комплект центрирующих втулок для установки захвата и пальцев
-
Документация по технике безопасности
-
Руководства и ПО
Технические подробности
| Совместимость с роботом | УР 3/5/10/16 |
|---|---|
| Ход [мм] | 42.5 |
| Мин. сила захвата [Н] | 50.0 |
| Макс. сила захвата [Н] | 600.0 |
| Рекомендуемый вес заготовки [кг] | 3.0 |
| Макс. допустимая длина пальца [мм] | 165.0 |
| Макс. допустимая масса на палец [кг] | 0,5 |
| Повторяемость [мм] | 0,05 |
| Время закрытия [с] | 0,7 |
| Время открытия [с] | 0,7 |
| Макс. скорость [мм/с] | 150.0 |
| Макс. ускорение [мм/с²] | 2500.0 |
| Вес нетто [кг] | 2.63 |
| Мин. температура окружающей среды [°C] | 5.0 |
| Макс. температура окружающей среды [°C] | 55.0 |
| Класс защиты IP | 46 |
| Класс чистого помещения ISO 14644-1:2015 | 4 |
| Длина Х [мм] | 112.0 |
| Ширина Y [мм] | 100.4 |
| Высота Z [мм] | 121.0 |
| Контроллерная электроника | интегрированный |
| Номинальное напряжение | 24.0 |
| Интерфейс связи | ПРОФИНЕТ |
| Интерфейс параметризации | USB |
| Макс. Сила тока [А] | 2.5 |
| Макс. текущая логика [A] | 0,5 |

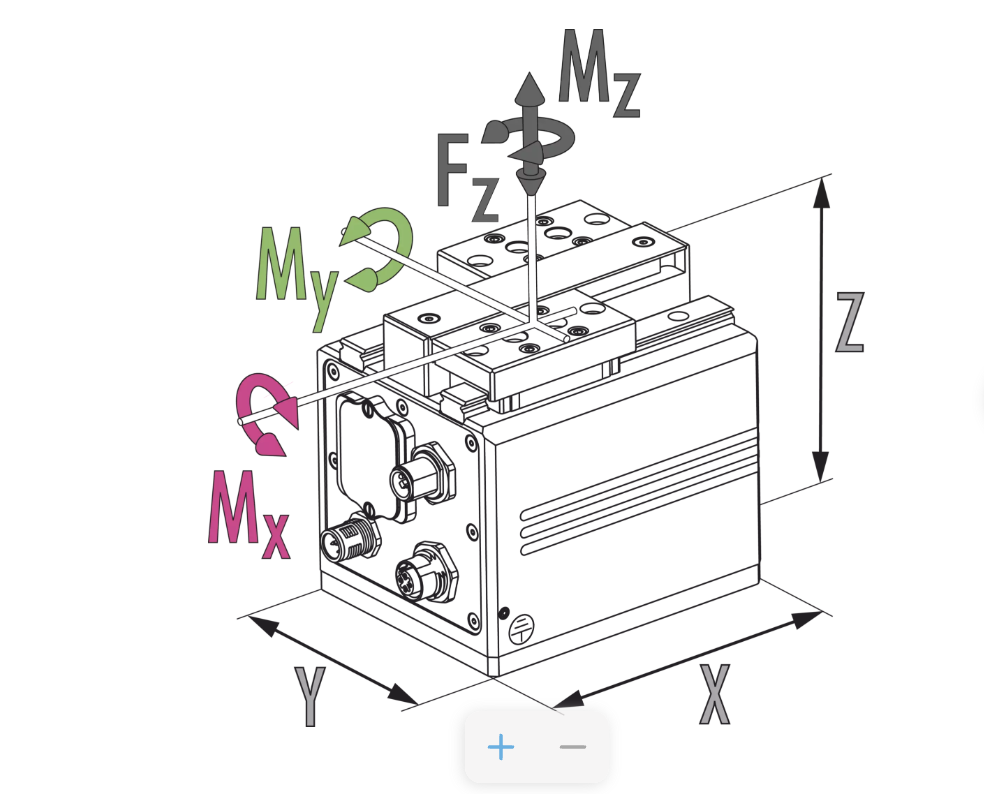

| Крутящий момент Mx макс. [Нм] | 20.0 |
| Крутящий момент Мой макс. [Нм] | 20.0 |
| Крутящий момент Mz макс. [Нм] | 20.0 |
| Макс. осевая сила Fz макс. [Н] | 400.0 |
