Купить вертикальный обрабатывающий центр (фрезеровка, точение, нарезание резьбы)
Вертикальный обрабатывающий центр с ЧПУ (ВОЦ, VMC) — высокотехнологичный металлообрабатывающий центр, предназначенный для комплексной обработки деталей из металлов и сплавов. В отличие от классического фрезерного станка с ЧПУ, вертикальный центр обладает расширенными возможностями автоматизации: он оснащается устройством смены инструмента, системой управления по нескольким осям (от 3 до 5 и более), а также интегрированными модулями контроля точности и кинематики. Главная особенность ВОЦ — вертикальное размещение шпинделя относительно рабочего стола, что обеспечивает универсальность при обработке сложных поверхностей и отверстий.
Классификация обрабатывающих станков-центров (CNC)
Современные вертикальные обрабатывающие центры делятся по числу управляемых осей (3-, 4-, 5-осевые), типу конструкции рабочего стола (поворотный, цапфовый; подвижный), мощности шпинделя и функционалу системы ЧПУ. На рынке представлены как компактные модели для мастерских или опытных производств, так и крупногабаритные промышленные комплексы для серийного выпуска деталей высокой сложности.
Китайский производитель MetalTec TOPMILL предлагает многоцелевые центры промышленного назначения. Модели оснащены логическими контроллерами Siemens, что обеспечивает точность управления.
Конструкция вертикально-фрезерного обрабатывающего центра с ЧПУ
Основу конструкции составляет жесткая станина из литого чугуна или стали для минимизации вибраций при работе. Вертикально установленный вал-шпиндель перемещается по направляющим роликового винта в трех координатах XYZ (первичные оси). Инструмент движется сверху вниз по оси Z, а заготовка фиксируется на горизонтальной поверхности.
Важнейшие элементы в составе ЧПУ-центра по металлу:
- станина повышенной жесткости;
- вертикальный шпиндель;
- роликовый винт подачи;
- прецизионный рабочий стол;
- устройство автоматической смены инструмента;
- магазин инструментов на 12–60 позиций;
- система охлаждения зоны резания;
- защитное ограждение рабочей зоны.
В многоосевых моделях добавляются дополнительные вращательные оси A/B/C; используется поворотный либо цапфовый стол. Кроме того, устройство вертикального центра с ЧПУ предусматривает интеграцию датчиков обратной связи для контроля точности позиционирования всех узлов.

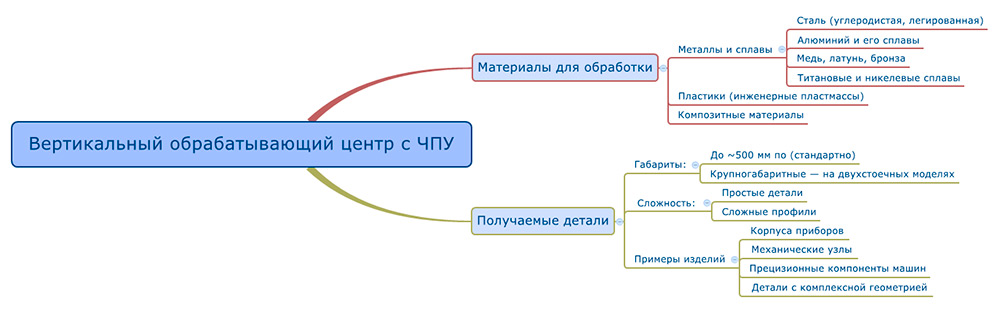

Применение и выполняемые операции:
- фрезерование плоскостей, пазов, карманов;
- сверление глубоких отверстий;
- нарезание резьбы;
- контурная обработка сложнопрофильных поверхностей;
- гравировка элементов изделий;
- обработка корпусов приборов и машиностроительных компонентов;
- высокоскоростная обработка алюминия и других цветных металлов;
- серийное производство прецизионных деталей.
Особенности вертикального обрабатывающего центра с ЧПУ
Сравнение с горизонтальными обрабатывающими центрами
| Преимущества вертикального размещения | Комментарий |
|---|---|
| Универсальность |
вертикальные центры отлично подходят для большинства стандартных операций:
|
| Компактность | благодаря вертикальному расположению такие станки занимают меньше места в цехе |
| Доступность обслуживания | открытая зона обработки облегчает установку, снятие деталей оператором |
| Стоимость | вертикальные модели обычно дешевле — как по закупке оборудования, так и по эксплуатации |
| Простота наладки | быстрая переналадка под разные партии изделий делает ВОЦ оптимальными для мелкосерийного производства или мастерских |
| Высокая точность при обработке небольших деталей | жесткая конструкция обеспечивает минимизацию вибраций при работе с деталями малых размеров |
Ключевой недостаток вертикального центра в сравнении с горизонтальным — меньшая эффективность при обработке крупных габаритных изделий из-за ограниченного пространства над столом. Могут возникнуть сложности с обработкой боковых поверхностей без дополнительных приспособлений или многоосевых систем. Важно учесть ограниченную возможность удаления стружки: при глубоком фрезеровании она может скапливаться вокруг инструмента или детали.
Частота вращения шпинделя n (об/мин) вне зависимости от его размещения рассчитывается по формуле
n = (1000·V) / (π·D),
где V – линейная скорость резания, м/мин; а D – диаметр режущей части инструмента, мм. Параметр n — ключевой показатель эффективности станка.
Характеристики вертикальных центров ЧПУ (3-осевых, многокоординатных)
| Параметр | Значение |
|---|---|
| Размещение шпинделя | вертикальное |
| Количество осей | 3–5 |
| Ход по X/Y/Z, мм | от 400×350×300 до 2000×900×800 |
| Размер рабочего стола, мм | от 600×400 до 2200×900 |
| Максимальная нагрузка на стол | до 1500 кг |
| Скорость вращения шпинделя | от 6000 до 24000 об/мин |
| Мощность главного привода | от 7 кВт до 40 кВт |
| Тип устройства смены инструмента |
|
| Точность позиционирования | ±0,003…±0,008 мм |
| Повторяемость | ±0,002…±0,005 мм |
| Тип направляющих | линейные роликовые либо призматические |
| Охлаждение | жидкостное + воздушное |
Заказ вертикальных обрабатывающих центров (Китай) с монтажом
Компания «СТАНКИТ» предлагает поставку современных вертикальных металлообрабатывающих центров (vertical machining center) от бренда TOPMILL под любые задачи производства. Наши специалисты помогут подобрать конфигурацию центра — определить необходимое количество осей управления, рассчитать размер рабочего поля под ваши детали, учесть требования к точности позиционирования узлов кинематики.
Обеспечиваем полное сопровождение заказа; выполним доставку и установку оборудования, пусконаладочные работы на объекте. Оформить заказ вы можете по телефону 8 (937) 989-19-38 или e-mail info@stankit.pro.
