Шкaфы упpaвлeния нacocaми ШУH

Особенности шкaфов упpaвлeния ШУH

Все существующие шкафы управления можно разделить на несколько групп в зависимости от выполняемых задач. Первоочередная задача шкафов ШУH заключается в автоматическом поддержании необходимого значения давления воды в трубопроводной системе, затем идет задача наполнения или опустошения накопительной емкости с жидкостью.

На объекте водоснабжения автоматическое управление насосами происходит по сигналам от поплавков (дискретные датчики) или от внешних аналоговых датчиков (датчики 4—20 мА). В каждой системе управления имеется возможность ручного пуска любого из насосов. В зависимости от мощности и задач управления, существуют различные схемы пуска двигателей: прямой пуск, пуск по схеме звезда треугольник (ЗТ), плавный запуск отустройства плавного пуска (УПП) или работа от собственного преобразователя частоты (ПЧ).

Варианты исполнения шкафов управления насосами:

• ШУН (КРН) — для поддержания заданного значения давления.
• ШУСН — для наполнения емкости. Здесь используются схемы прямого пуска, схема звезда-треугольник или УПП.
• ШУОСН — для опустошения емкости. Схемы пуска аналогичны исполнению ШУСН.

Отличительные свойства шкафа ШУH:

• Бесперебойная работа более 12 лет.
• Руфицированная графическая ЖК-панель.

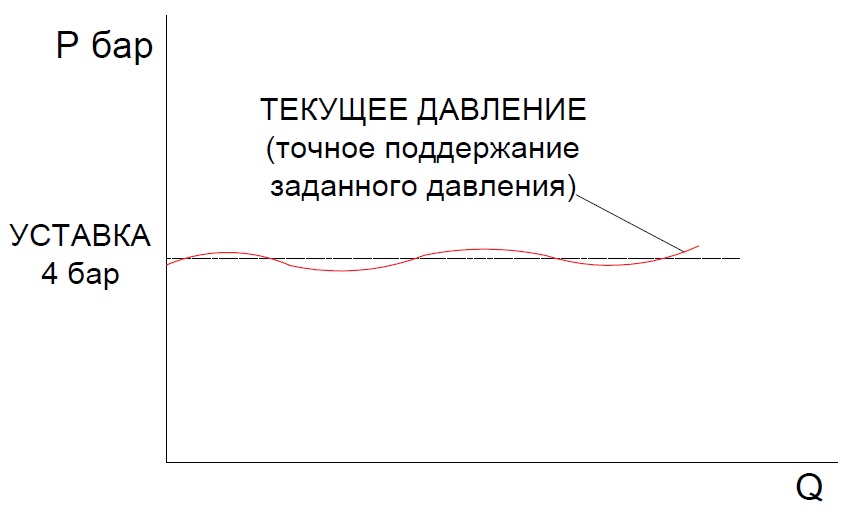

• Графики уставок давлений.
• Журналы отказов и событий.
• Удаленный доступ: RS-485, GPRS, Ethernet.

Для каждого из шкафов управления реализованы оптимальные алгоритмы. Возможна интеграция в SCADA-системы без дополнительного расширения.

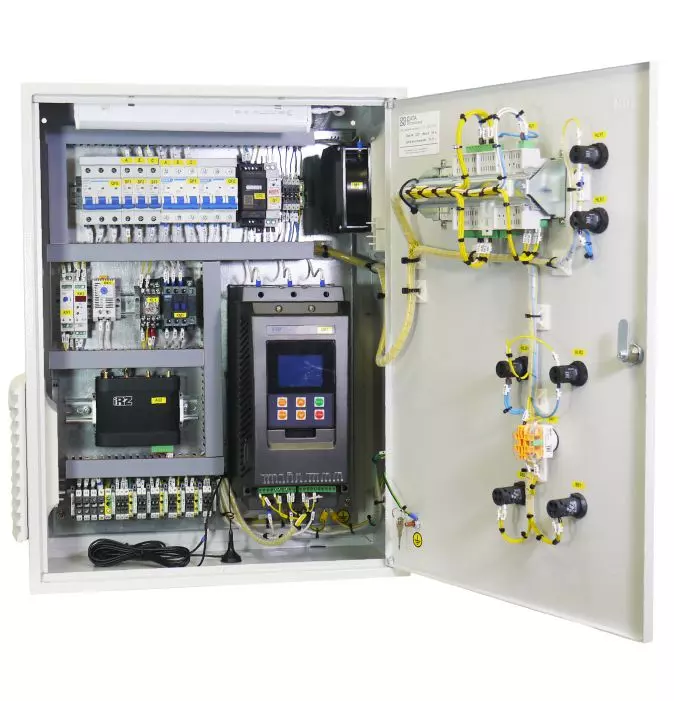

Шкаф управления насосом ШУН-1-ЧП-2.2 представляет собой бюджетное устройство для управления одним насосом в режиме поддержания требуемого технологического параметра. Он оснащен встроенным частотным преобразователем, к которому подключается аналоговый датчик обратной связи для плавного и экономичного поддержания технологических параметров с использованием ПИД регулирования.

В шкафу управления насосами ШУН-1-ЧП-2.2 применяются качественные импортные комплектующие, обеспечивающие бесперебойную работу системы управления. ШУН может легко интегрироваться в различные системы, где необходимо поддерживать технологические параметры с помощью ПИД регулирования.

Особенности и функции шкафа ШУН-1-ЧП-2.2, которые делают его эффективным и надежным в работе:

• Питающий резервный байпас: позволяет использовать прямой пуск насоса в случае возникновения внештатных ситуаций или для проведения пробного пуска.
• Частотный преобразователь: решает вопрос максимально эффективной защиты двигателя, обеспечивая плавный пуск и регулирование скорости вращения, что снижает нагрузку и уменьшает потребление электроэнергии.
• Защитные функции: включают защиту от перегрузок, перенапряжения, потери фаз и сухого хода двигателя, что обеспечивает безопасность работы оборудования.
• Система микроклимата: включает в себя термостат, вентилятор и решетку для циркуляции воздуха, предотвращая перегрев оборудования.
• Энергосберегающие функции: включают уменьшение потребления электроэнергии за счет работы двигателя не на полную мощность, а также функцию "сна", позволяющую отключать работу насоса при необходимости.
• ПИД регулирование: обеспечивает точное поддержание заданных технологических параметров.
• Удаленный контроль: позволяет отслеживать работу двигателя удаленно, контролировать его параметры и уставки через интерфейс Modbus.
• Интеграция с верхним уровнем АСУТП: легко интегрируется в системы автоматизации управления технологическими процессами через промышленный протокол Modbus.

Шкаф управления насосом ШУН-1-ЧП-2.2 может быть адаптирован и доработан в соответствии с требованиями заказчика. Компания предлагает высококачественные комплектующие и обеспечивает конкурентоспособные цены благодаря прямым поставкам с завода и сотрудничеству с ведущими производителями. В стандартную модификацию ШУН может быть добавлена опция входных и выходных дросселей для повышения надежности работы насосов.

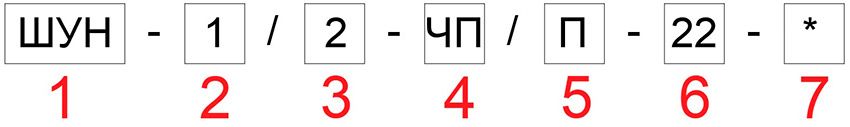

Элементы условного обозначения шкафа ШУН:

• 1 — шкаф управления насосами;
• 2 — выбор количества одновременно рабочих насосов;
• 3 — выбор количества подключаемых насосов к шкафу ШУН;
• 4 — выбор управления рабочим (главным) насосом. П - прямой пуск | М - мягкий (плавный) пуск с УПП | ЧП - частотный преобразователь;
• 5 — выбор управления резервными или вспомогательными насосами. П - прямой пуск | М - мягкий (плавный) пуск с УПП | ЧП - частотный преобразователь;
• 6 — номинальная мощность насоса, кВт;
• 7 — обозначение опций (дополнительного оборудования), которые не входят в состав стандартной комплектации.

Дополнительным оборудованием может являться: входной и/или выходной дроссель, сенсорная панель оператора 7 или 10 дюймов, шлюз GSM для удаленного контроля за оборудованием с ПК или мобильного устройства, утепление шкафа ШУН.
