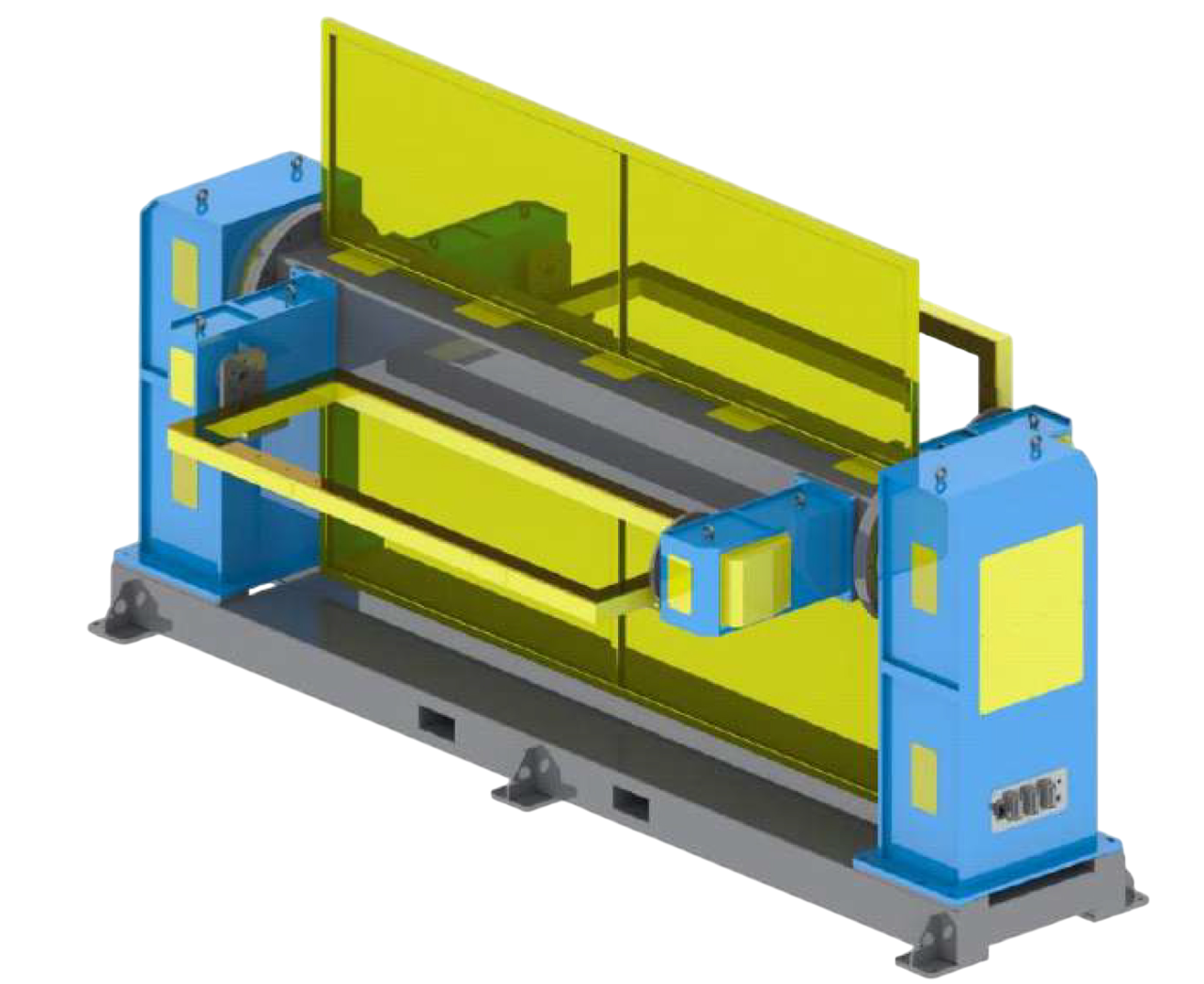

Трёхосевой вертикальный сервопозиционер
Номинальная грузоподъемность: 2000+2000 кг
Угол поворота/гирации: ±180°/±360°
Точность повторного позиционирования: ±0.15 мм
В интернет-магазине СТАНКИТ вы можете купить промышленный позиционер AUT-TWP-C-2000, разработанный компанией Chengdu NKF Intelligent Equipment Co., Ltd.
Преимущества
- Три степени свободы. Обеспечивают расположение заготовки по трем независимым осям — наклон, вращение и поворот. Это обеспечивает гибкое и прецизионное позиционирование даже самых сложных изделий, а также гарантирует полный доступ к сварным швам под любым углом. Такая конфигурация особенно востребована при сварке сложных пространственных конструкций, где необходимо высокое качество шва и точное соблюдение геометрии.
- Вертикальная конфигурация. Делает позиционер особенно удобным для компактных рабочих зон и роботизированных ячеек. Такое расположение не только экономит пространство, но и упрощает компоновку оборудования с манипуляторами, сварочными столами и вспомогательными механизмами. В условиях ограниченной площади это решение позволяет организовать полноценный высокоэффективный рабочий процесс без необходимости масштабных переделок производственного участка.
- Универсальность. Позиционер подходит для использования при сварке, сборке, пайке, механической обработке и других операций, где требуется точное пространственное ориентирование заготовок. Его можно быстро адаптировать под разные типы изделий, инструментов и технологий, что делает его отличным выбором для предприятий с широкой номенклатурой продукции или с часто меняющимися производственными задачами.
- Простая интеграция. Позиционер легко подключается к роботизированным системам разного назначения от большинства производителей, а также эффективно и точно синхронизируется с ними.
Назначение
AUT-TWP-C-2000 — это высокоточный промышленный позиционер с тремя осями вращения, разработанный для автоматизации сложных сварочных и сборочных операций. Вертикальная архитектура с вертикально вращающейся колонной обеспечивает максимальную гибкость при обработке габаритных или сложных по форме деталей, особенно при выполнении пространственных швов и многопозиционной сварки.
Эта модель – идеальное решение для предприятий, где важны максимальная свобода ориентации заготовки, стабильность и высокая производительность.
Конструкция
- Жесткая сварная рама с термической обработкой для снятия внутренних напряжений
- Вращающаяся колонна с сервоприводом и двумя дополнительными осями на поворотной платформе
- Прецизионные редукторы RV на всех осях для плавного и синхронного движения
- Система управления, совместимую с большинством промышленных роботов
- Защитные кожухи
Позиционер имеет скорость вращения осей до 50°/сек., грузоподъемность до 2 тонн и обеспечивает точность повторного позиционирования ±0.10 мм.
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене позиционера AUT-TWP-C-2000, а также помогут вам его заказать.
Чтобы приобрести Трёхосевой вертикальный сервопозиционер AUT-TWP-C-2000, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.
- Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
- Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
- Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
- Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Менеджер пришлет договор и счет для оплаты.
Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| № | Характеристика | Значение | Примечания |
| 1 | Номинальная грузоподъемность | 2000+2000 кг | В радиусе 800 мм от центра гирации по оси 2 |
| 2 | Стандартный радиус вращения оси 1 | R1250 мм | |
| 3 | Стандартный радиус вращения осей 2 и 3 | R900 мм | |
| 4 | Допустимый эксцентриситет номинальной нагрузки | ≤200 мм | (С одной стороны) общая высота заготовки и приспособления ≤450 мм |
| 5 | Угол гирации оси 1 | ±180° | |
| 6 | Угол поворота осей 2 и 3 | ±360° | |
| 7 | Номинальная скорость гирации оси 1 | 30°/сек. | |
| 8 | Номинальная скорость поворота осей 2 и 3 | 50°/сек. | |
| 9 | Точность повторного позиционирования | ±0.15 мм | При R=800 мм |
| 10 | Размер зажима (Д*Ш) | 3000 мм × 1800 мм | |
| 11 | Габаритные размеры позиционера (Д*Ш*В) | 5800 мм × 3200 мм × 1900 мм | |
| 12 | Высота центра гирации оси 1 | 1500 мм | |
| 13 | Вес оборудования нетто | 4500 кг |
