Установка очистки воздуха
Мощность главного двигателя: 5.5/7,5/11 кВт
Количество фильтрующих элементов: 4/6/8
Производительность: 5000/8000/11000 м3/ч
Фильтровентиляционные установки (ФВУ) серии RY удаляют из воздуха вредные примеси, такие как газы, дым и мелкодисперсная пыль.
Данные аппараты устанавливаются в помещениях, где выполняется резка с помощью лазерных, плазменных, газовых и других типов станков.
ФВУ серии RY являются недорогим и эффективным решением для небольших предприятий. При этом они помогают сохранить тепло в помещении, что актуально в холодное время года.
Модельный ряд
- Установка очистки воздуха RY-V1-4 – содержит 4 фильтрующих элемента
- Установка очистки воздуха RY-V1-6 – содержит 6 фильтрующих элементов
- Установка очистки воздуха RY-V1-8 – содержит 8 фильтрующих элементов
Выбор конкретной модели зависит от размеров помещения, используемого оборудования, загрузки и других параметров.
Например, для цеха, в котором установлен один аппарат для плазменной резки с одной режущей головкой и рабочей площадью 1 м2, подойдет ФВУ с четырьмя фильтрующими элементами. Она обеспечит эффективную фильтрацию воздуха при среднем уровне загрузки станка.
Внимание!
Установка не предназначена для фильтрации воздуха, в котором содержатся легковоспламеняющиеся и агрессивные вещества:
- газы с большим содержанием фракций масла или продуктов горения масла;
- металлическая пыль магния и алюминия;
- древесные опилки и стружки;
- сигареты и т.д.

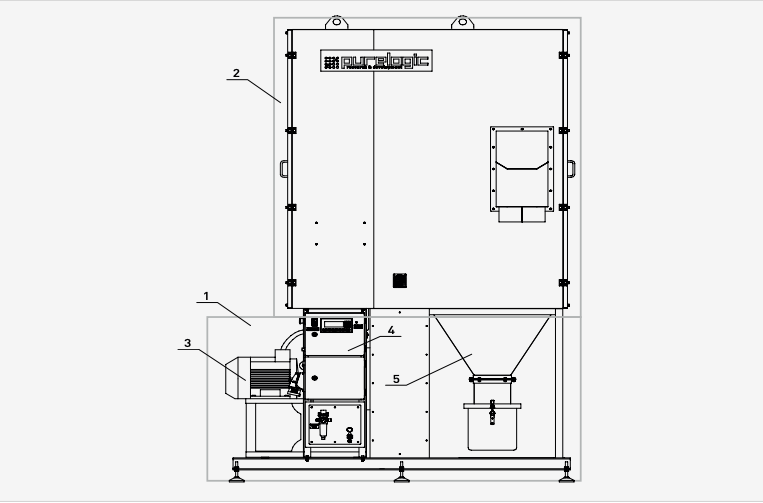

Конструкция
- Насосный блок
- Блок фильтров
- Воздушный насос центробежного типа
- Блок управления
- Бункер с емкостью для сбора пыли
 |
| Панель управления |
Принцип действия
- Центробежный вентилятор обеспечивает постоянное движение воздушного потока.
- Через входной патрубок воздух всасывается в блок фильтров – он состоит из 4-8 фильтрующих элементов (в зависимости от модели), выполненных в виде цилиндрических сменных картриджей.
- Частицы пыли оседают на внешних стенках фильтрующих элементов.
- Чистый воздух выводится обратно в производственное помещение или систему аспирации через выходной патрубок.
- Очистка фильтрующих элементов выполняется с помощью системы импульсной очистки (для нее необходимо дополнительно приобрести внешний источник сжатого воздуха с давлением 0.6-0.8 МПа).
Купить системы очистки воздуха серии RY вы можете в интернет-магазине СТАНКИТ. Чтобы уточнить цену товара и получить консультацию по интересующим вас вопросам, свяжитесь с нашими менеджерами.
Чтобы приобрести Установка очистки воздуха RY, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбор оборудования. Вместе с нашим специалистом вы подбираете оборудование и уточняете необходимые параметры комплектации станка.
- Заключение договора. Обсуждаем комплектацию оборудования и окончательно рассчитываем его стоимость.
- Оплата. При покупке оборудования со склада производится 100% оплата. При заказе оборудования «под заказ» — аванс 50%, остальная сумма оплачивается после прибытия станка на наш склад.
- Трехэтапная проверка качества. Все оборудование проходит три стадии проверки: на производстве в Китае, на складе в России и перед отправкой покупателю.
- Доставка или самовывоз. Мы доставляем оборудование по всей России и СНГ, гарантируя конкурентоспособные цены на доставку. Также доступен самовывоз.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Менеджер пришлет договор и счет для оплаты.
Доставляем товары по РФ
Доставка тяжелых станков это специфическая логистическая задача. Нужно обеспечить его сохранность, застраховать от возможных повреждений, грамотно загрузить и разгрузить транспортное средство.
Наш логист имеет большой опыт в доставке крупногабаритных тяжелых станков.
Мы готовы самостоятельно доставить оборудование на вашу производственную площадку.
Однако, если вам удобнее самостоятельно забрать приобретенное оборудование, у вас не будет проблем.
Порядок доставки
| Обозначение | RY-V1-4 | RY-V1-6 | RY-V1-8 |
| Количество фильтрующих элементов, шт | 4 | 6 | 8 |
| Площадь одного фильтрующего элемента, м2 | 24 | 24 | 24 |
| Площадь всех фильтрующих элементов, м2 | 96 | 144 | 198 |
| Совместимые фильтрующие элементы, размеры |
Фильтрующий картридж ФЭВ-СТ1 325.215.660 (21/СМОП) Фильтрующий картридж 262-5023 Donaldson Наружный диаметр: 324 мм Внутренний диаметр: 213 мм Длина: 660 мм |
||
| Производительность, м3/час | 5000 | 8000 | 11000 |
| Давление воздуха для системы регенерации, МПа | 0.4-0.5 | ||
| Источник сжатого воздуха | Внешний, в состав не входит | ||
| Входное/выходное окно, мм | 250х250 | ||
| Процент перекрытия выходной заслонкой, % | 0-60 | ||
| Мощность двигателя насоса, кВт | 5,5 | 7,5 | 11 |
| Напряжение питания, В (Гц) | 380 (50) | ||
| Габаритные размеры, ДхШхВ, мм | 1761.5х1879х2235 | 1761.5х1879х2665 | 1761.5х1879х3090 |
