Ящики управления двигателями серии Я5000

Купить ящики управления Я5000

Серия Я5000 представляет собой готовую систему управления электродвигателями с короткозамкнутым ротором, предназначенную для работы с электродвигателями с номинальным током до 160 А. Эти ящики управления обеспечивают возможность локального (местного) или дистанционного (диспетчерского) включения и отключения электродвигателей.

Основные характеристики ящика Я5000:

• Номинальный ток: до 160 А.
• Тип двигателя: электродвигатели с короткозамкнутым ротором.
• Режим работы: продолжительный режим, что означает возможность пуска и отключения электродвигателя в течение продолжительного времени без перегрева.
• Схема коммутации: один или несколько трехфазных асинхронных электродвигателей могут быть коммутированы в одном корпусе.
• Защита двигателя: тепловое реле для защиты от перегрузки. В некоторых схемах предусмотрен вводной автоматический выключатель для защиты от короткого замыкания.

Применение ящиков для асинхронных двигателей

Ящики предназначены для установки на промышленных, коммунальных и общественных объектах.

Модели и обозначения ящиков Я5000

Условные обозначения ящиков управления серии Я5000 могут включать информацию о номинальном токе, типе двигателя, возможно, номере модели или другие характеристики, установленные производителем.

В линейке серии — модификации ящиков по параметрам:

1. Направление вращения, предусмотрено два исполнения, в маркировке обозначаются так:
   • для нереверсивных двигателей — Я31;
   • для реверсивных — Я54.
2. Количество управляемых двигателей:
   • однофазные ящики управления одним двигателем;
   • двухфидерные ящики управления двумя двигателями;
3. Способ питания цепей управления предусмотрено два исполнения:
   • питание фазным напряжением от собственной силовой цепи «фаза-нуль»;
   • питание линейным напряжением от собственной силовой цепи, а также питание от независимого источника.
4. Наличие аппаратов ручного управления на двери ящика:
   • с кнопкой и сигнальной лампой — четные номера типов;
   • с кнопкой, сигнальной лампой и переключателем — нечетные номера типов.
5. Наличию автоматического выключателя:
   • с выключателем на каждый фидер;
   • без выключателя;
   • с одним выключателем на два фидера.

Цена ящика управления двигателем Я5000 зависит от номинала пускателя, количества фидеров и типа корпуса.

В схеме предусмотрена также защита самих цепей управления с помощью автоматического выключателя или плавкого предохранителя. Структура условного обозначения ящика серии Я5000:

Я 5 Х ХХ — ХХ Х Х ХХХ — ХХ — ХХ

В маркировке низковольтного НКУ:

• Я — Ящик.
• 5 — Класс: 5 — НКУ управления асинхронными электродвигателями с короткозамкнутым ротором.
• Х — Группа: 1 — НКУ с прямым пуском, без реверса и без электрического торможения; 4 — НКУ с прямым пуском, реверсом.
• ХХ — Тип ящика, см. табл. (номер схемы).

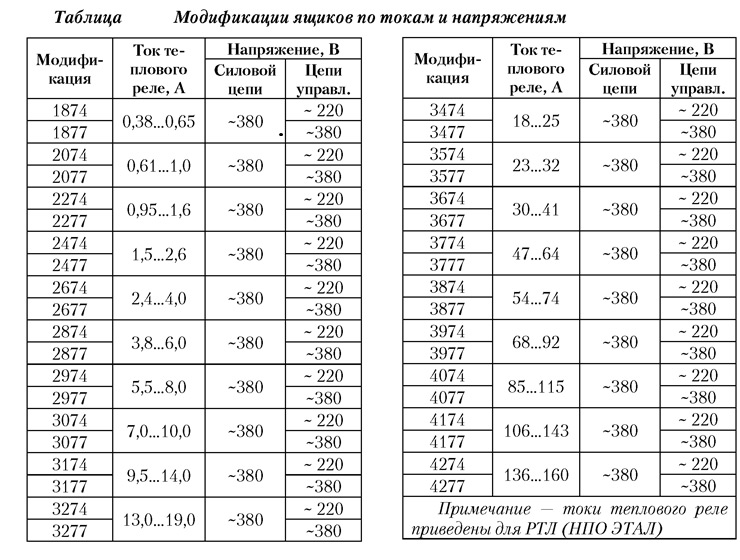

• ХХ — Модификация по току.
• Модификация ящиков по напряжению силовой цепи: 3 — 110 В, 50 Гц; 4 — 220 В, 50 Гц; 7 — 380 В, 50 Гц; А — 660В,50 Гц.
• Х — Модификация по напряжению цепей управления: 2 — 380 В, 50 Гц; 3 — 110 В, 50 Гц; 4 — 220 В, 50 Гц.
• ХХХ — Климатическое исполнение и категория размещения по ГОСТ 15150 — УХЛ4.
• ХХ — Степень защиты оболочки по ГОСТ 14254: 41 — IP 41; 54 — IP 54.
• ХХ — Модификация ящиков по току для второго фидера.

Поставка ящиков Я5000 в требуемой комплектации

Преимущества устройств пуска и управления двигателями от «СТАНКИТ»

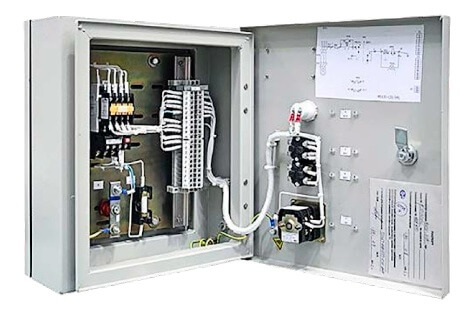

Конструкция Я5000 для реверсивного или нереверсивного управления:

• Исполнение: Металлический шкаф навесного исполнения с дверью, закрываемой на замок.
• Внутреннее оборудование: Монтажная панель с коммутационно-защитной аппаратурой, кнопки управления, лампы сигнализации и переключатели выбора режима управления.
• Сальниковые вводы: Предусмотрены для питающих и отходящих кабелей, обеспечивают защиту от пыли и влаги.
• Условия эксплуатации: Рабочая температура от +10 до +40 °C, относительная влажность до 80% при +25 °C, высота установки до 1000 м над уровнем моря.
• Комплектность поставки: Включает сам ящик управления, паспорт, руководство по эксплуатации, электрическую схему, комплект ключей.
• Условия транспортирования и хранения: Транспортировка в заводской упаковке в закрытых транспортных средствах, хранение в отапливаемом помещении при температуре от 0 до +40 °C и относительной влажности до 80%.

При заказе необходимо указать обозначение ящика управления, количество и сечение кабелей, направление ввода-вывода, дополнительные требования.
