Станок лазерной резки TEKTON GM 3D-5 Axis 12 000 Вт (тавр, двутавр)

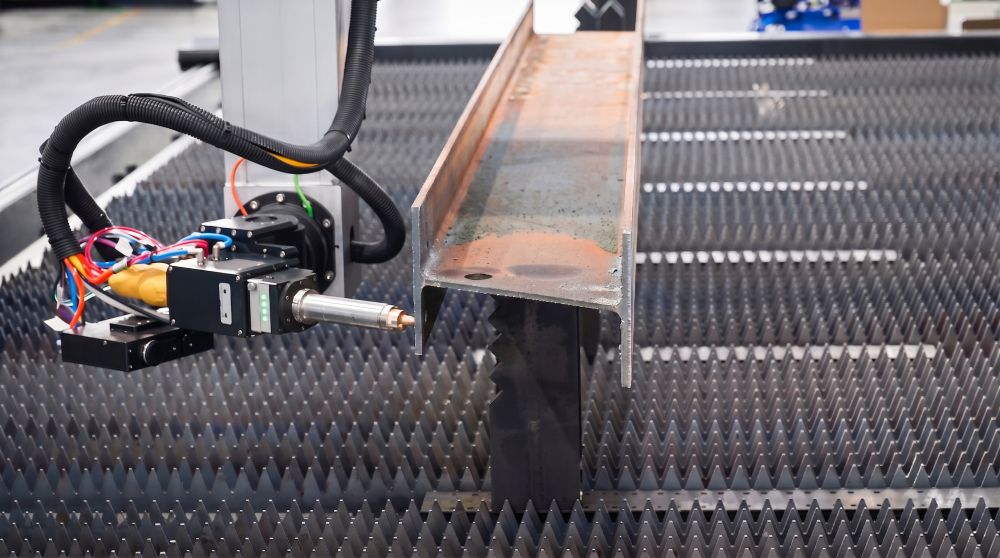

Пятиосевая кинематика и обработка на 360°

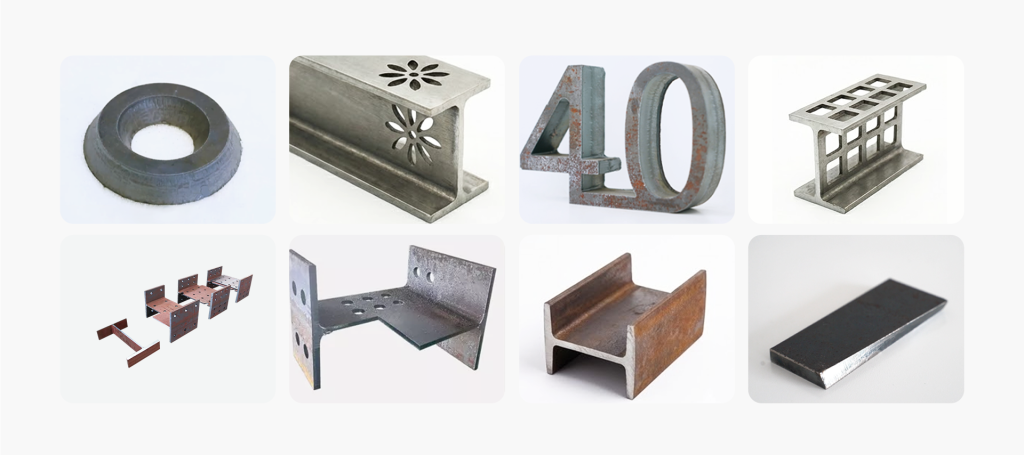

Главная особенность комплекса — полноценная пятиосевая система управления. Благодаря ей режущая головка обладает большим количеством степеней свободы, чем у стандартных плоскостных лазеров. Она свободно перемещается сразу в нескольких плоскостях, что обеспечивает круговой доступ к детали на 360 градусов. Это позволяет обрабатывать полки и стенки двутавров под любыми углами и наклонно снимать фаску прямо в процессе раскроя. В результате предприятие получает полностью готовые к сборке элементы без необходимости их ручной слесарной доработки.

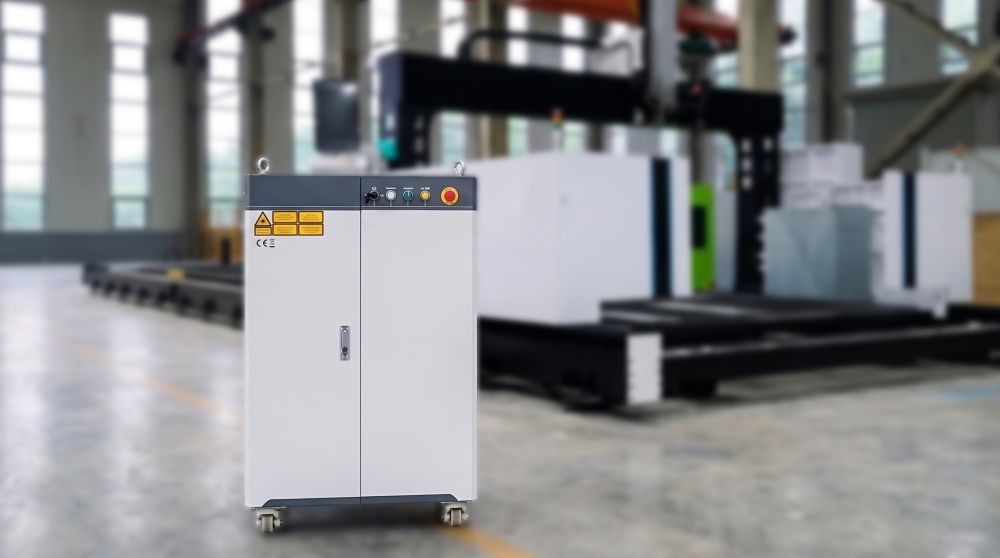

Мощный волоконный лазер

Лазерный луч с высокой плотностью энергии, необходимый для резки металла, генерируется твердотельным волоконным источником. Мощность лазера составляет 12 кВт, что позволяет насквозь пробивать и быстро разрезать толстостенный прокат и тугоплавкие сплавы. Это увеличивает пропускную способность цеха и позволяет выпускать крупные партии деталей без потери качества.

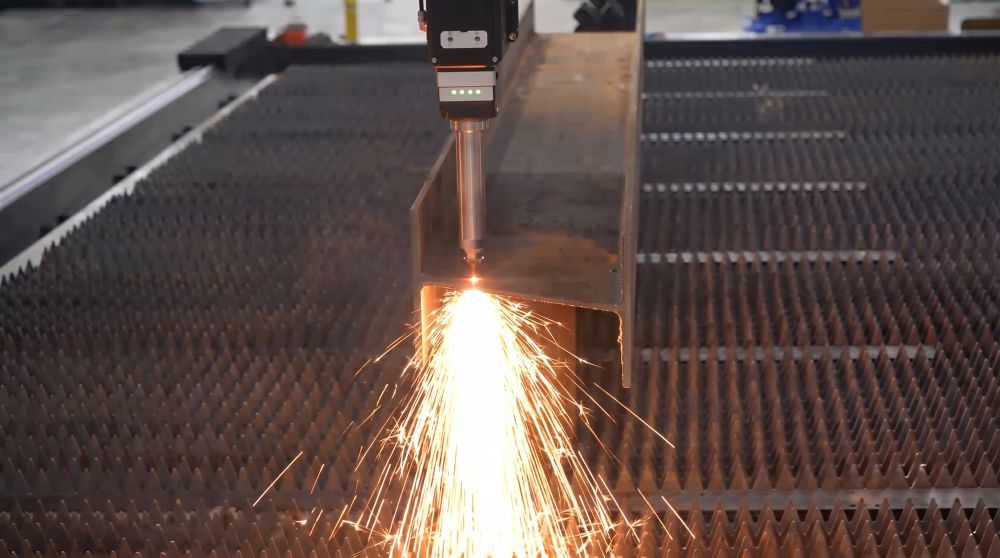

Оптическая головка с умным автофокусом

Процедура резки выполняется лазерной головкой, оснащенной чуткими емкостными датчиками высоты. Система непрерывно отслеживает расстояние до металла и автоматически настраивает фокусное расстояние с точностью до 0,01 мм. При переходе с толстого слоя материала на более тонкий электроника мгновенно корректирует положение линз. Это защищает сопло от столкновения с заготовкой, позволяет быстро переключаться между разными типами сплавов без остановки и исключает выпуск бракованных изделий.

Интеллектуальный поиск кромок и компенсация геометрии

Крупногабаритный прокат часто имеет заводские погрешности, такие как кривизна, скручивание или саблевидность. Встроенная система сканирования в реальном времени определяет фактические границы изделия, что позволяет автоматически скорректировать траекторию луча под особенности конкретного сырья. Это гарантирует точное совпадение всех монтажных отверстий и пазов с проектной документацией и чертежами.

Траверсная система предотвращения столкновений

Интеллектуальный модуль непрерывно отслеживает положение режущей головки относительно заготовки. Если отрезанный фрагмент металла приподнимается над поверхностью, то система мгновенно реагирует и уводит головку выше, чтобы предотвратить ее повреждение в результате удара о заготовку.

Прецизионная точность

Точность позиционирования по осям X/Y/Z составляет ≤0,1 мм. Это образует идеально ровную и чистую линию реза без образования шлака, грата и термических дефектов. Готовые изделия не требуют зачистки или шлифовки, что уменьшает затраты денег и времени, а также ускоряет производственный процесс.

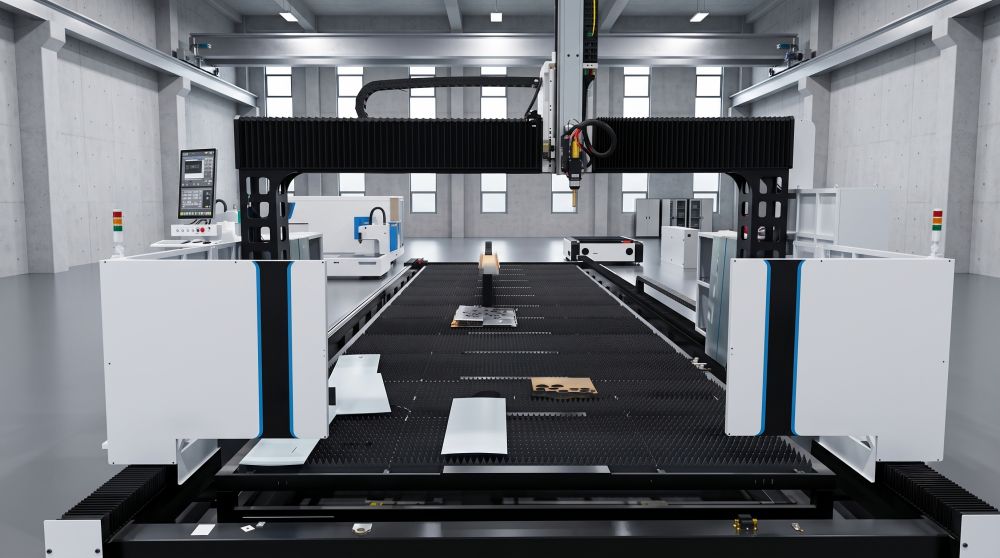

Усиленная модульная станина для длинномерного проката

Массивный каркас эффективно гасит вибрации и инерционные нагрузки при перемещении тяжелого портала. Модульная архитектура позволяет адаптировать габариты под конкретные задачи предприятия. Рабочая зона станка достигает внушительных размеров: длины 26 метров и ширины 2,5 метра. Это позволяет загружать стандартный длинномерный прокат целиком, без его предварительной рубки на части.

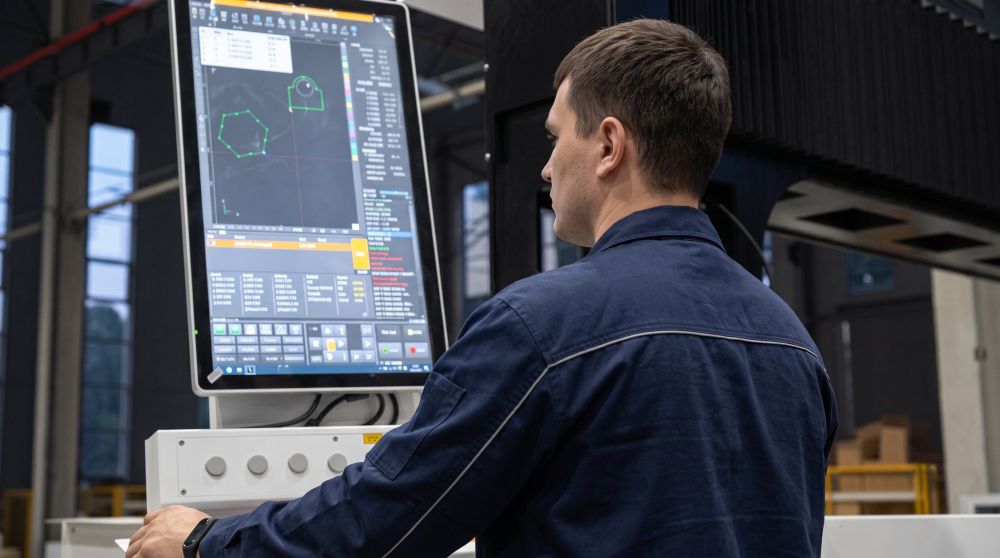

Программная среда

Управление комплексом осуществляется на базе профессиональной платформы CypCut, которая работает под ОС Windows. Простая в освоении программа объединяет функции проектирования и автоматической генерации управляющих кодов. Среди ее функционала:

• алгоритмы оптимизации размещения деталей по длине профиля для уменьшения расхода металла;
• встроенные библиотеки параметров для ускорения резки стандартных промышленных профилей;
• функция резки по общей кромке, которая оптимизирует траекторию движения головки, сокращает расход технологического газа и время операции.

Беспроводной пульт дистанционного управления

Для точной регулировки параметров непосредственно у рабочей зоны станок укомплектован мобильным пультом. Оператор может свободно перемещаться вдоль 26-метровой станины, корректируя при этом такие характеристики, как координаты сопла, скорость резки и давление газов. Это делает пусконаладочные работы и первичную настройку станка под конкретную заготовку быстрее и удобнее.
